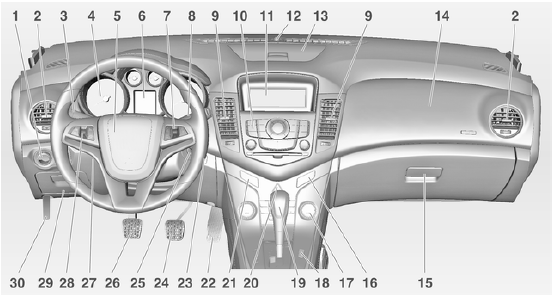

Instrumententafelübersicht
1 Lichtschalter
Nebelscheinwerfer
Nebelschlussleuchte
Instrumentenbeleuchtung
2 Seitliche Belüftungsdüsen
3 Blinker, Lichthupe,
Abblendlicht und Fernlicht
Beleuchtung beim
Aussteigen
Standlicht
Driver Information Center
4 Instrumente
5 Hupe .
Fahrer-Airbag
6 Driver Information Center
7 Fernbedienung am
Lenkrad
8 Windschutzscheibenwischer,
Windschutzscheibenwaschanlage,
Heckscheibenwischer,
Heckscheibenwaschanlage
9 Mittlere Belüftungsdüsen
10 Infotainment System
11 Info Display
12 Status-LED der Diebstahlwarnanlage
13 Stauraum
14 Beifahrer-Airbag
15 Handschuhfach
16 Kontrollleuchte für
Airbagabschaltung und
Sicherheitsgurt anlegen
17 Heizung, Belüftung, Klimatisierungssystem
18 Traktionskontrolle
Elektronische Stabilitätsregelung
ECO-Taste für Stopp-
Start-System
19 Wählhebel,
Automatikgetriebe
Schaltgetriebe
20 Warnblinker
21 Zentralverriegelung
22 Gaspedal .
23 Taste Start/Stop
Elektronisches
Schlüsselsystem3
24 Bremspedal
25 Zündschloss mit
Lenkradsperre 7
26 Kupplungspedal
27 Lenkradeinstellung
28 Geschwindigkeitsregler
29 Staufach,
Sicherungskasten
30 Entriegelungsgriff der
Motorhaube
Siehe auch:
Sicherungskasten in der
Instrumententafel
Bauart 1
Bauart 2
Der innere Sicherungskasten befindet
sich auf der Fahrerseite unterhalb
des Armaturenbretts.
1. Zum Öffnen oben an der Klappe
des Sicherungskastens ziehen.
2. Die ...
Lenkradeinstellung
Griff entriegeln, Lenkrad einstellen,
Griff einrasten und darauf achten,
dass er komplett verriegelt ist. Lenkrad
nur bei stehendem Fahrzeug und
gelöster Lenkradsperre einstellen.
Airbag ...
